Máy tiện CNC

Máy tiện CNC là gì, cấu tạo và hoạt động của máy tiện CNC như thế nào, sau đây chúng ta hãy cùng nhau tìm hiểu về máy tiện CNC nhé:

Máy tiện CNC là Máy tiện điều khiển số thường được dùng để tiện các sản phẩm bằng kim loại hoặc phi kim loại với độ chính xác cao và cho năng suất lớn. Tên tiếng Anh của Máy tiện CNC thường được gọi là CNC Turning machine hay CNC-Lathe, CNC Turner. Máy tiện CNC được ra đời khá sớm từ cách mạng công nghiệp 2.0 chuyển đổi giữa thao tác vận hành tay thông qua điều khiển số, điều khiển tự động. Từ khi ra đời Máy tiện CNC đã nhanh chóng làm thay đổi nền sản xuất nghành công nghiệp chế tạo, gia công cơ khí bởi tính ưu việt của Máy tiện CNC cho phép gia công (tiện) nhiều biên dạng từ đơn giản đến phức tạp. Hơn nữa Máy tiện CNC có thể tiện nhiều chức năng trên một nguyên công gá lắp như tiện trơn, tiện côn, tiện khỏa mặt, tiện vát mép, tiện rãnh, tiện cắt đứt, tiện ren trong, tiện ren ngoài hệ inch, ren hệ metric và tiện móc lỗ. Ngoài ra Máy tiện CNC cho phép người vận hành tạo chương trình gia công trực tiếp trên bộ điều khiển hay tạo sẵn chương trình gia công bên ngoài và đổ chương trình này vào máy tiện cnc thông qua cổng kết nối RS-232 hoặc USB, các chương trình gia công đều được chạy thử kiểm tra câu lệnh và vị trí dao để kiểm soát những sai sót trong thiết kế, lập trình. Chính vì vậy khi dùng Máy tiện CNC đã giảm thiếu tối đa các lôi gây ra cho sản phẩm. Máy tiện CNC có nhiều ưu điểm so với máy tiện vạn năng như gia công được nhiều biên dạng phức tạp, gia côn độ chính xác cao, sử dụng an toàn, hiệu quả, gia công cho hiệu suất năng suất cao, giảm chi phí nhân công, giảm được giá thành sảm phẩm đến khách hàng.

Tại sao lại gọi Máy tiện CNC là máy tiện điều khiển số: Máy tiện CNC tên tiếng Anh chính xác được viết là CNC Turning machine

– CNC là tên viết tắt bởi cụm từ Computer – Numerical – Control hay dịch ra sát nghĩa là Điều khiển số bằng máy tính.

– Turning: Tiện

– Machine : Máy

Vì vậy CNC Turning machine được dịch ra là Máy tiện CNC hay tên gọi ban đầu là Máy tiện điều khiển số, sau này máy tiện được phát triển thêm nhiều tính năng nên người ta thường gọi Máy tiện CNC là Trung tâm tiện CNC với tên gọi tiếng Anh là CNC Lathe Center. Ngày nay nhằm tối ưu hóa nhân công và năng suất của các nhà máy chế tạo hàng loạt do đó Máy tiện CNC thường được kết hợp với robot thực hiện các công tác như đưa phôi vào và gắp sản phẩm ra. Với 1 hệ thống robot có thể đảm bảo công việc đưa phôi vào và lấy phôi ra cho 3 máy tiện cnc, hệ thống tích hợp này có thể thực hiện công việc 24/24h bởi sự giám sát từ phòng điều khiển bởi các kỹ sư lập trình CNC.

Các Loại Máy tiện CNC:

– Máy tiện ngang CNC.

– Máy tiện đứng CNC.

– Máy tiện ngang CNC hai trục chính.

– Máy tiện kiểu thụy sỹ CNC.

– Máy tiện – phay CNC.

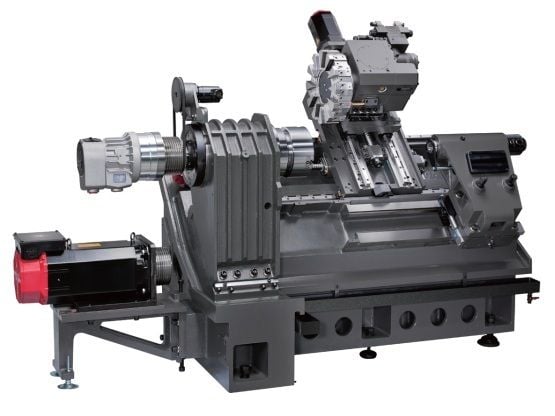

Cấu tạo máy tiện CNC FTC-23B:

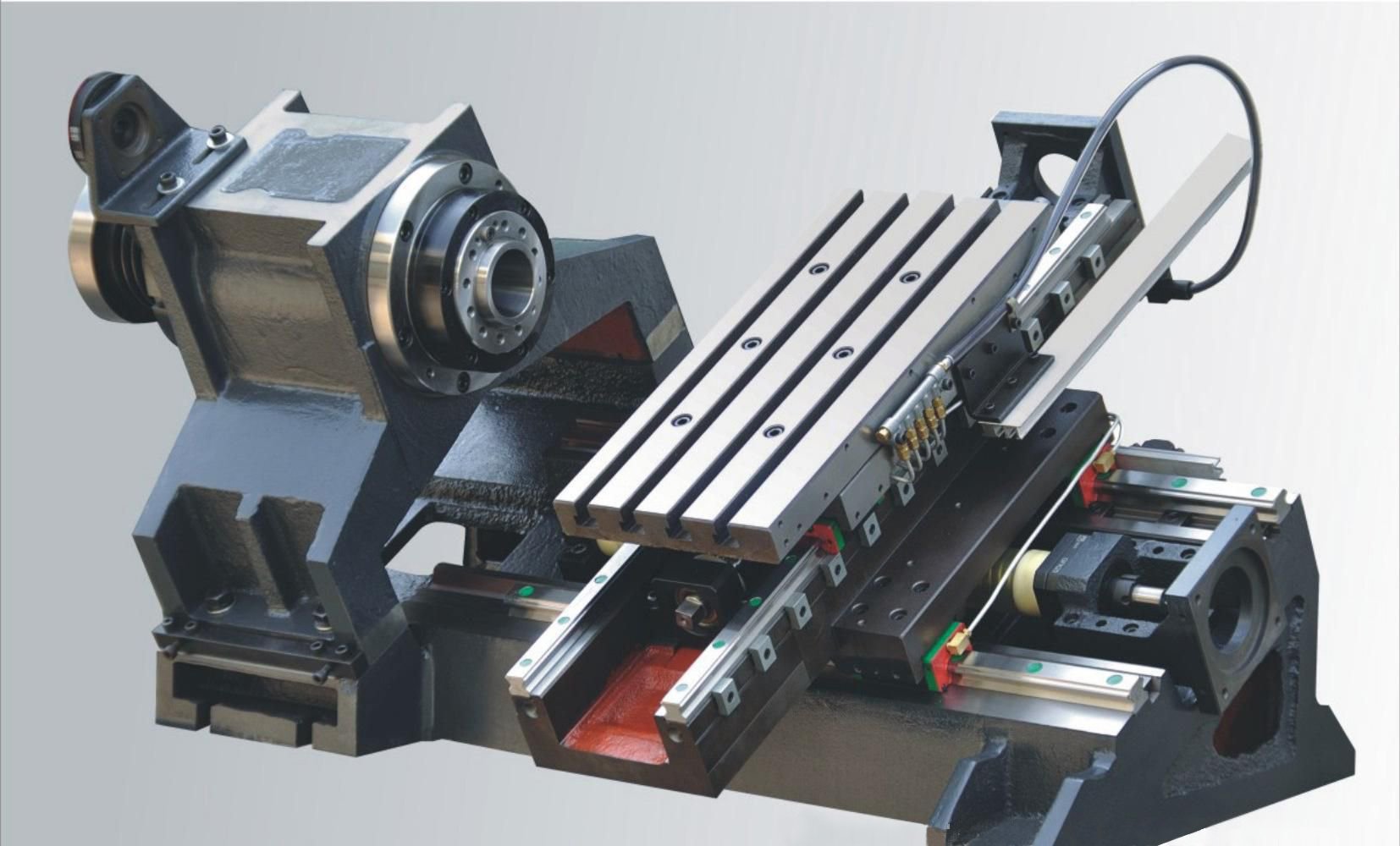

Thân máy (Bed): Thân máy tiện CNC là phần được đúc sẵn và gia công hoàn tiện trước khi đưa vào sử dụng, nó đóng vai trò vô cùng quan trọng giúp máy tiện chạy êm, giảm rung động, đảm bảo độ chính xác của máy. Thân máy thường được đúc bằng gám xám đảm bảo độ cứng vững, chắc chắn về cấu trúc. Các bộ phận được gia công trên thân máy chính xác bao gồm Băng máy tiện, ổ lắp trục chính.

Đài dao (Turret carriage): Được sử dụng để gắn và di chuyển dao tiện theo chiều ngang và chiều dọc để thực hiện quá trình cắt gọt.

Trục chính (Main spindle): Trục chính là cơ cấu quan trọng của máy tiện CNC, nó tạo chuyển động quay tròn nhằm tạo ra chuyển động cắt của máy tiện.

Trục vít me bi: Là cơ cấu được chấp hành và được truyền động từ các động cơ Servo trục X và trục Z của máy tiện.

Bộ điều khiển CNC: Đây là bộ phận nạp dữ liệu chương trình gia công và bảng chứa các nút điều khiển CNC để thực hiện các chức năng của máy tiện CNC. Các bộ điều khiển thông dụng của máy tiện CNC bao gồm Bộ điều khiển Fanuc hay Bộ điều khiển Mitsubishi.

Mâm cặp: Măm cặp máy tiện CNC là thiết bị dùng để gá kẹp phôi tiện, các loại mâm cặp máy tiện CNC là mâm cặp thủy lực Chandox hoặc mâm cặp khí nén Chandox.

Ụ động: Ụ động chống tâm là cơ cấu di chuyển dọc theo trục Z của máy tiện CNC, nó có thể lắp đầu chống tâm khi tiện trục dài hoặc lắp mũi khoan khi thực hiện khoan tâm trên trục.

Dao tiện CNC: Dạo tiện CNC là dụng cụng cắt gọt phổ biến được sử dụng trên máy tiện cnc, các loại dao tiện CNC bao gồm: dao tiện trơn tiện ngoài, dao tiện bậc, dao tiện rãnh, dao tiện cắt đứt, dao tiện ren, dao tiện móc lỗ trơn, dao tiện móc lỗ bậc, dao tiện ren trong.

Sau đây chúng tôi xin được giới thiệu về khả năng gia công Máy tiện CNC Agis FTC-23B(L):

MÁY TIỆN CNC AEGIS FTC-23B(L) là máy tiện cnc băng nghiên dạng boxway hoặc linearway,  do đó Máy tiện CNC Agis FTC-23 series bao gồm hai dòng máy, trong đó:

– FTC-23B là dòng máy tiện CNC băng trượt dạng hộp (B-Boxway).

– FTC-23L là dòng máy tiện CNC băng trượt dạng tuyến tính (L-Linearway).

FTC-23B(L) là dòng máy tiện CNC kiểu truyền động đai do hãng Agis Đài Loan sản xuất trên dây truyền công nghệ tiến, có độ chính xác cao nhưng giá thành cạnh tranh, đáp ứng được hầu hết nhu cầu gia công chế tạo cơ khí chính xác.

Máy tiện CNC FTC-23B(L) được thiết kế cấu trúc tối ưu hóa! Hoạt động ổn định tối đa với độ cứng vững cao.
Kết cấu thân máy được gia công chính xác, chắc chắn và được làm từ gang xám đúc chất lượng cao. Băng trượt được làm cứng và cạo rà cân bằng chính xác. Các rãnh trượt được gia công chính xác từ thép hợp kim để đảm bảo tuổi thọ và độ chính xác cao.

Máy tiện CNC FTC-23B(L) được sử dụng rộng rãi trong trong các lĩnh vực chế tạo cơ khí chính xác, sản xuất chi tiết tròn trụ nhỏ, sản xuất khuôn mẫu, sản xuất khuôn ép nhựa, sản xuất khuôn thổi nhựa pét, sản xuất khuôn dập, sản xuất linh kiện ô tô, xe gắn máy, công nghiệp hằng không, hằng hải và cơ khí chế tạo máy.

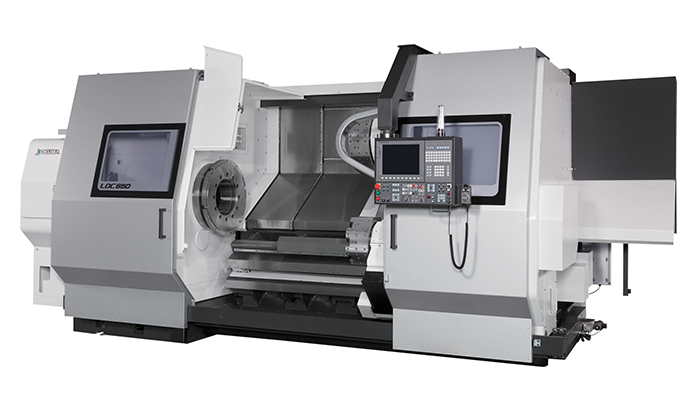

Hình ảnh máy tiện CNC FTC-23B(L):



THÔNG SỐ KỸ THUẬT MÁY TIỆN CNC FTC-23 :

Máy tiện CNC Agis	Đơn vị	Thông Số
Đường kính vật tiện qua băng	mm	600
Đường kính vật tiện qua bàn xe dao	mm	350
Khoảng cách chống tâm	mm	600/850/1200
Đường kính vật tiện lớn nhất	mm	250
Chiều dài vật tiện lớn nhất	mm	600/850/1150
Góc nghiêng của băng máy	Degree	30
Công suất động cơ trục chính		AC 15KW/20 HP
Tốc độ lớn nhất của trục chính	Vg/ph	4200
Kiểu mũi trục chính	ISO	A2-6
Đường kính lỗ nòng trục chính	mm	62  (75 OPT)
Đường kính vật tiện xuyên tâm	mm	52  ( 65 OPT)
Lỗ họng trước trục chính	mm	100
Đường kính mâm cặp	inch	8″
Côn ụ động chống tâm	MT	MT#4 (MT#5 OPT)
Đường kính ụ động chống tâm	mm	80
Hành trình mũi chống tâm	mm	70
Hành trình di trượt ụ động chống tâm	mm	550/850/1150
Hành trình trục X	mm	165 +40
Hành trình trục Z	mm	600/900/1200
Tốc độ chạy nhanh X	m/ph	20
Tốc độ chạy nhanh Z	m/ph	20
Lượng tiến dao setting nhỏ nhất	mm	0.001
Kích thước cán dao tiện	mm	25
Đường kính dao tiện lỗ	mm	40
Số vị trí dao trên đài dao		10(12 OPT)
Thời gian thay dao	giây	1.2
Công suất động cơ bơm làm mát	HP	4
Kích thước máy	mm	2750*1900*1800
Kích thước phủ sàn	mm	3600*2500
Kích thước đóng kiện	mm	3850*2290*2150
Trọng lượng máy	kg	5050/5550/6100
